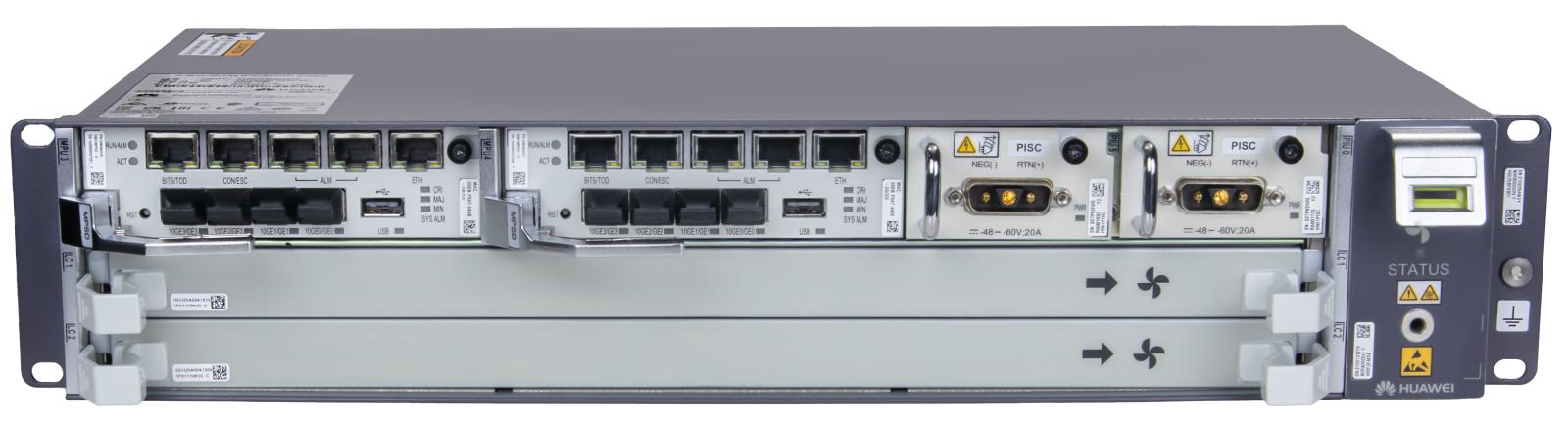

Huawei MA5800-X2 to terminal OLT (nadawczy) przeznaczony do wykorzystania w różnego rodzaju sieciach PON. Jest następcą niegdyś popularnej serii MA56XX, zapewnia kompatybilność z nowszymi standardami i obsługę szerszego wachlarza płyt liniowych / kontrolnych. Głównym zastosowaniem oferowanego produkty jest budowa dużych, pasywnych sieci optycznych typu FTTH, FTTD, FTTB lub FTTC w technologii GPON, XG-PON lub XGS-PON. Sprawdzi się podczas dostarczania usług do domów, podłączania przedsiębiorstw, tworzenia backhaulowych połączeń sieci bezprzewodowych czy budowy rozbudowanych systemów Wi-Fi. MA5800 pozwoli ci połączyć wiele różnego rodzaju usług w jednym, zaawansowanym urządzeniu. MA5800-X2 posiada obudowę przystosowaną do montażu w standardowej szafie Rack 19", zajmuje wysokość 2U i posiada miejsce na montaż 2 płyt liniowych. Sprawdzi się w najmniejszych lokalizacjach, w których nie potrzebujesz dużej liczby portów. Jednocześnie posiada o wiele mniejszy pobór mocy od większych terminali z serii MA5800.

W zestawie znajdziesz 2 płyty kontrolne MPSD-G oraz 2 płyty zasilające PISC. Płyta MPSD-G służy jednocześnie jako moduł kontrolny i uplinkowy, posiada 4 sloty SFP+ o przepustowości 1 / 10 Gb/s. Zapewnia wszystkie niezbędne funkcje i może obsłużyć maksymalnie do 4096 użytkowników multicast lub ONT. Płyty zasilające PISC obsługują na wejściu standardowe napięcie w zakresie -48 V ~ -60 V DC, posiadają złącza typu 3V3 DC. Dzięki zastosowaniu dwóch modułów zasilających zyskujesz możliwość skorzystania z zasilania awaryjnego, w przypadku awarii jednego zasilacza pracę podejmie drugi.

Terminal OLT

Oferowany produkt to terminal nadawczy OLT, który może pracować w pasywnych sieciach optycznych (PON) lub sieciach typu P2P. W pierwszym przypadku wspiera, zależnie od zastosowanych płyt liniowych, sieci typu GPON, XG-PON lub XGS-PON, w drugim przypadku oferuje połączenia GE / 10GE. Doskonale sprawdzi się w rozwiązaniach typu FTTH, FTTD, FTTB lub FTTC. Podstawowymi zastosowaniami w połączeniu z odpowiednią płytą liniową PON są sieci typu FTTH lub FTTB, w których dostarczasz usługi bezpośrednio do mieszkania lub do budynku (i następnie rozdzielasz je na poszczególne mieszkania).

Zaawansowane funkcje

Urządzenie oprócz pełnienia roli terminala nadawczego wspiera również wiele innych funkcji Layer 2 i Layer 3. Obsługuje między innymi OSPF i BGP, a także zaawansowaną funkcję QoS. Urządzenie jest w pełni przystosowane do transmisji IPTV, obsługuje multicasty, w tym IGMP i MLD Snooping oraz IPv4 PIM / PIM-SSM.  Nowsze wersje oprogramowania obsługują również VXLAN oraz SRv6. Pełną listę wspieranych funkcji znajdziesz w specyfikacji poniżej opisu.

Obudowa Rack 19" 2U, 2 sloty na płyty liniowe

Obudowa MA5800-X2 została przystosowana do montażu w szafie Rack 19", jej wysokość wynosi 2U. Możesz w niej zamontować maksymalnie 2 płyty liniowe PON lub P2P, zależnie od potrzeb w danej lokalizacji. Sumarycznie, w pełnej konfiguracji OLT jest w stanie zapewnić 32 porty PON (GPON / XG-PON / XGS-PON), 96 portów GE lub 16 portów 10GE.

2 płyty kontrolne MPSD-G

W zestawie znajdziesz 2 płyty kontrolne MPSD-G, które jednocześnie pełnią funkcję płyt uplinkowych (upstreamowych). Każda płyta posiada 4 sloty SFP+, które mogą pracować jako uplink lub port kaskadowy. Porty wspierają transmisję o przepustowości 1 lub 10 Gb/s. Dodatkowo płyta jest wyposażona w port konsoli RJ45, port BITS/TOD, dwa porty alarmowe RJ45 oraz dodatkowy port Ethernet do komunikacji.

2 płyty zasilające PISC (DC)

Kupując produkt otrzymasz 2 płyty zasilające PISC, które są przystosowane do zasilania -48 V lub -60 V DC (pełen zakres napięcia to -38,4 V ~ -72 V DC), na wejściu posiadają złącza 3V3 DC. PISC w przeciwieństwie do PISA ma formę dwóch osobnych modułów, co dodatkowo zwiększa niezawodność całego systemu. Oba moduły pracują redundantnie, w przypadku awarii jednego pracę podejmuje drugi.
